Uporaba osciloskopa OWON v avtomobilskih senzorjih (2)
— Merjenje Hallovega senzorja položaja odmične gredi z uporabo PC osciloskopa OWON VDS
Z razvojem družbe postaja priljubljenost avtomobilov čedalje večja in panoge vzdrževanja avtomobilov ter drugih poprodajnih storitev izstopajo iz množice. Pri vzdrževanju avtomobilov je osciloskop eno od ostrih orodij vzdrževalcev. Tukaj si oglejmo kratek uvod o tem, kako uporabljati osciloskop OWON za testiranje avtomobilskih elektronskih senzorjev.
Meritev Hallovega senzorja položaja odmične gredi

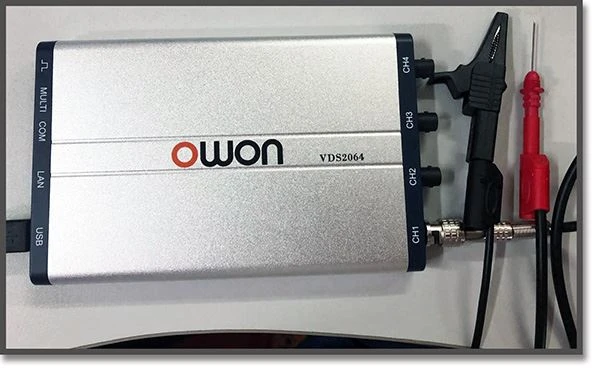

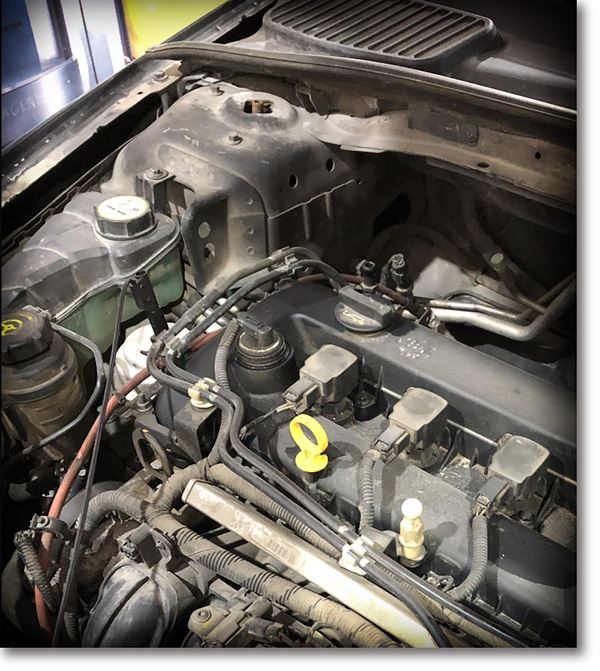

Povežite vmesnik BNC z BNC koncem OWONVDS2064 USB osciloskopin priključite posebno sondo s konico na preskusni konec. Rdeči del je vstavljen na senzor Hallove odmične gredi, kot je prikazano na spodnji sliki.
Črna sponka je ozemljena in pritrjena na kovinski pas vozila, kot je prikazano na spodnji sliki.
Pri Hallovem senzorju je najpomembnejše preveriti frekvenco, ko z digitalnim osciloskopom merimo valovno obliko senzorja odmične gredi pri različnih vrtljajih.
Senzorji motorne gredi in odmične gredi imajo določeno fazno razmerje. V valovni obliki ročične gredi in odmične gredi so "označevalni zobje", razlika v številu zob med njima pa je fiksna vrednost. Motor ne bo mogel doseči avtomobila, če je razlika v številu zob en zob več ali en zob manj.
(25ms/div, 1V/div)
(10ms/div, 1V/div)
Valovna oblika, ki jo je testiral PC osciloskop serije OWON VDS:
Inženirji vzdrževanja avtomobilov imajo v svojem delovnem procesu zelo radi PC virtualni osciloskop. Njegovo izjemno majhno ohišje olajša prenašanje in uporabo. Vendar pa je večina PC virtualnih osciloskopov na trgu bolj ali manj izbrisanih v primerjavi z namiznimi osciloskopi, kar inženirjem otežuje normalno izvajanje meritev. Ko sta prenosljivost in zmogljivost v nasprotju, kako izbrati? Ogledate si lahko owon Lilliputov VDS PC osciloskop.
- Do 100MHz pasovne širine in največ 1GS/s hitrost vzorčenja v realnem času
- 10M dolžina zapisa
- Prijazen uporabniški vmesnik: FFT ali XY in prikazani pogledi valovne oblike 2
na istem zaslonu
- Možnost več sprožilcev: rob, video, naklon, impulz in izmenično
- Izolacija USB - manj sklepanja signala, večja zaščita računalnika
- Napajanje prek vodila USB in daljinski upravljalnik LAN (opcijsko)
- Izjemno tanko ohišje, enostavna prenosljivost
