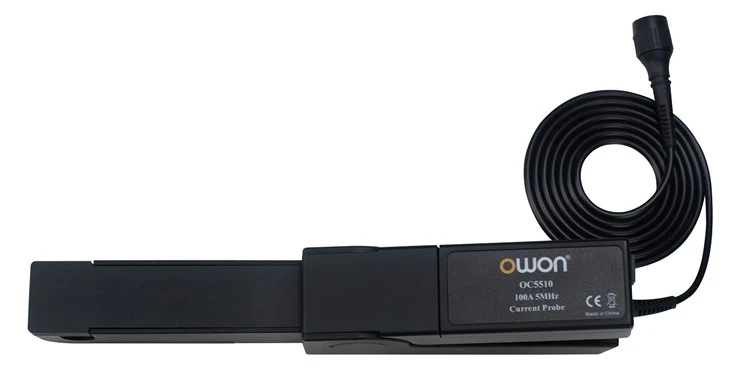

Tokovna sonda serije OC5000

Model

OC5010A

OC5110

OC5310

OC5510

Pasovna širina (-3dB)

500kHz

1MHz

3MHz

5MHz

Čas vzpona

Manjši ali enak 700 ns

Manjši ali enak 350 ns

Manjši ali enak 116 ns

Manjši ali enak 70 ns

Stopnja prestave

L

H

Trenutni razponi

50mA~10A vrh

1A~100A vrh

Občutljivost območja

0.1V/A

0.01V/A

DC natančnost, tipična

3 % ± 50 mA

500mA~40A vrh:4%±50mA;

40A~100A vrh: ±15% maks

Fazni premik

DC-65Hz:<1.5°

DC-65Hz:<1°

Delovna napetost RMS

CATⅠ 600V CAT Ⅱ 600V CAT Ⅲ 300V

Napetost skupnega načina RMS

CATⅠ 600V CAT Ⅱ 600V CAT Ⅲ 300V

Napajalniki

Napajalniki: DC12V/1A ; alkalne baterije: 9V

Funkcija indikatorja prazne baterije

Ko je napetost baterije<6.5V, the battery indicator is red.

Funkcija indikacije preobremenitve

Izmerjeni tok presega doseg, oglasi se brenčalo

Trenutna velikost sponke

(L*W*H)

Približno 230*33*70 mm

Največja velikost izmerjenega prevodnika

Kaliber približno 12 mm

Dolžina izhodnega koaksialnega kabla tokovne klešče

Približno 1,5 m

Uteži

Približno 300 g (baterija ni vključena)

Ocena

Največji delovni tok (A)

Največja delovna napetost (V)

Največja lebdeča (V)

H (0.01V/A)

L (0.1V/A)

DC

100 A

10 A

600 V

600 V

DC+AC vrh

100 A

10 A

600 V

600 V

AC vrh

100 A

10 A

600 V

600 V

AC peak-peak

200 A

20 A

1200 V

-

RMS CAT III

70.7 A

7.07 A

300 V

300 V

RMS CAT II

70.7 A

7.07 A

600 V

600 V

RMS CAT I

70.7 A

7.07 A

600 V

600 V
