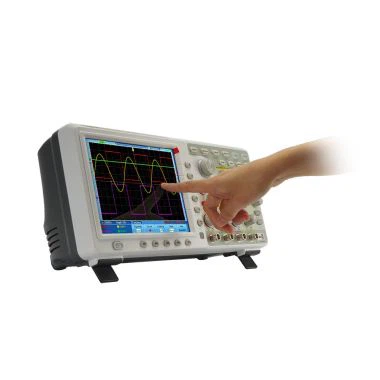

TDS serija digitalnih osciloskopov s štirimi kanali

Digitalni osciloskop z zaslonom na dotik s pasovno širino 70 MHz / 100 MHz / 200 MHz, hitrost vzorčenja 1GS / s / 2GS / s, dolžino 7,6 milijona zapisov in hitrost osveževanja 50.000 wfms / s

Pošlji povpraševanje

Klepetaj zdaj

Predstavitev izdelka

- pasovna širina 70MHz-200MHz, hitrost vzorčenja Max 2GS / s

- Dolžina zapisa 7,6 m

- 50.000 wfms / s stopenj zajemov

- povečava valovne oblike (vodoravno / navpično) in varčevanje

- točke FFT (dolžina in spremenljivka ločljivosti)

- razširitev več oken

- 8 palcev 800 x 600 pikslov visoke ločljivosti LCD

- večkomunikacijski vmesnik: USB, VGA, LAN

- LabVIEW podpira

- 4-kanalni izhod

Model št.	Kanal	Bandwidth	Sample Rate	Dolžina zapisa
TDS7074	4	70MHz	1GS / s	7.6M
TDS7104	4	100MHz	1GS / s	7.6M
TDS8104	4	100MHz	2GS / s	7.6M
TDS8204	4	200MHz	2GS / s	7.6M

1. T ouch zaslon

Pogosta vprašanja

Zakaj bi morali izbrati primerno merilo na preskusni in merilni opremi?

Za izboljšanje merilnih zmogljivosti večina T & M opreme ima različne tehtnice, ki ustrezajo povpraševanju po vrsti meritev signalov. Če uporabljate veliko merilo za merjenje majhnega signala, mnogi vedo, da bo povzročil odstopanje, vendar ne more razložiti razloga. Poglejmo, kako različni lestvici vplivajo na rezultat.

Nekateri inženirji verjamejo, da lahko v velikem merilu izmeri večji obseg signalov objekta. To pomeni, da je instrument mogoče opaziti tako majhne kot velike signale in zato nekateri med njimi pogosto izbirajo velik obseg za izvajanje meritev. Nekateri ohranijo lestvico v privzetem položaju in rezultati meritev se lahko zdijo povsem točni, vendar je problem z merjenjem?

Odstopanje količin ADC

Odstopanje količin znotraj instrumenta lahko vpliva na točnost rezultata. Če na primer vzamemo osciloskop, če ima 9-bitni ADC, potem bo 2 ⁹ = 512 veljavnih ravni. Ko je pod 1000V lestvico (Peak-Peak), upoštevajoč vhodni maksimum ± 1000V za deljenje 512 veljavnih bitov. Odstop kvantifikacije bi dosegel 2000V / 512 = 3.9V

Če uporabimo to merilo za merjenje nekaj podobnega kot 11V, je očitno, da najmanjša ločljivost posameznega ADC vzorčenja ne more izmeriti 1V signala.

Owon so to tehnično težavo prekinili s sproščanjem svojih XDS serije 12 in 14 bitnih osciloskopov, kar daje znatno prednost pri merjenju signala. Z uporabo istega primera 1000V lestvice bo 12-bitni ADC omogočal približno 0,5 V ločljivost, 14-bitni ADC pa bo dal približno 0,125 v ločljivost. Kot je razvidno, je to pomembna prednost pri izdelavi podrobnih in natančnih meritev.

Uporaba merilne veličine za merjenje signala je pomembna, če ni potrebna, ne izberite velikega obsega za merjenje majhnih signalov. Namesto tega izberite lestvico, ki se natančneje ujema z merjenimi nivoji signala, da zagotovite natančne rezultate. Območje osciloskopa OWON XDS ponuja uporabniku več možnosti za izbiro najprimernejše lestvice in je zasnovano tako, da vam omogoča preprostejše meritve.

Model	TDS7074	TDS7104	TDS8104	TDS8204
Bandwidth	70MHz	100MHz		200MHz
Kanal	4
Sample Rate	1GS / s		2GS / s
Stopnja zajemanja valov	50.000 wfms / s
Zaslon	8-palčni barvni LCD na dotik
Dolžina zapisa	7.6M
Horizontalna lestvica (s / div)	2ns / div - 100s / div, korak za 1 - 2 - 5
Navpična ločljivost (A / D)	8-bitna ločljivost (4 kanali hkrati)
Vertikalna občutljivost	2mV / div - 10V / div (na vhodu)
Trigger Type	Edge, Pulse, Video, Slope
Trigger Mode	Samodejno, Normalno, Enojno
Waveform Math	+, -, ×, ÷, FFT
Komunikacijska vrata	USB gostitelj, USB naprava, VGA, LAN, AUX
Dimenzija (Š × V × D)	380 × 180 × 115 (mm)
Teža (brez pakiranja)	1,5 kg
